Монтаж оборудования
Систему Vacuflo можно легко смонтировать как в еще возводимых, так и в уже эксплуатируемых жилых зданиях: в подсобных помещениях, в чуланах или в подвалах. Весь монтаж обычно занимает не более недели. Дилер определяет месторасположение силового агрегата и пневморозеток, а затем производит монтаж системы трубопровода вместе прокладкой слаботочного двужильного кабеля. Система Vacuflo может быть смонтирована в ходе проведения в доме всех работ по подводке водопровода, вентиляции, электричества и технических кабелей, но в любом случае до установки труб или кабелей системы подогреваемого пола. Систему VACUFLO можно установить как при помощи квалифицированного персонала OÜ Dallara, так и самостоятельно. Четкая схема планировки дома или квартиры с указанием расположения мебели и функциональности помещений сократит время монтажа до минимума.

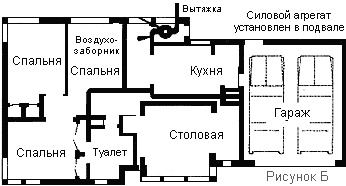

1. Силовые агрегаты. Силовой агрегат можно установить в подвале, гараже, подсобном помещении или другом подходящем месте. Лучше всего смонтировать его в помещении рядом с внешней стеной дома, уменьшив тем самым длину вытяжки.

2. Месторасположение пневморозеток. Пневморозетки обычно устанавливаются на внутренних стенах дома, в коридоре, прихожей, рядом с дверными проемами или близко к нижней части этажной лестницы. Вероятное расположение предметов мебели должно учитываться при определении распложения пневморозеток. Главное здесь - добиться охвата всей площади дома или квартиры минимальным количеством розеток. Розетки можно устанавливать между несущими балками стен, свободных от водопровода, электропроводки и отопления. По обыкновению, пневморозетки устанавливаются на одном уровне с электрическими розетками.

3. Прокладка трубопроводной системы и слаботочного кабеля в стенах. Трубопроводная система и слаботочный электрический кабель вместе и сразу подводятся к каждой пневморозетке, ускоряя процесс монтажа всей системы. Прокладка труб и кабеля начинается от наиболее удаленной розетки в направлении до места расположения силового агрегата.

РУКОВОДСТВО ПО ПЛАНИРОВАНИЮ И МОНТАЖУ СТАЦИОНАРНОЙ СИСТЕМЫ VACUFLO.

Данное руководство содержит рекомендации, которые позволят правильно разместить и смонтировать c стационарные системы пылеудаления VACUFLO, единственные в мире использующие Истинно Циклонный метод сепарации, и марок Maxum и Maxum Whisper.
Следует отметить, что системы Maxum и Maxum Whisper не требуют и не имеют наружной вытяжки, что облегчает и ускоряет процесс их монтажа.

ВНИМАНИЕ! Пожалуйста, в обязательном порядке прочтите настоящее руководство полностью: из него Вы почерпнете сведения о работе системы и последовательности ее монтажа внутри помещений.
Этапы монтажа оборудования не представляют большой сложности и описаны в разделе "МОНТАЖ СТАЦИОНАРНОЙ СИСТЕМЫ ПЫЛЕУДАЛЕНИЯ VACUFLO".
Встроенные системы VACUFLO единственные в мире применяют Истинно Циклонный метод очистки воздуха и рекомендуются для использования в помещениях бытового и офисного назначения.
Встроенные системы уборки Maxum и Maxum Whisper рекомендованы для использования в помещениях бытового и офисного назначения с общей площадью до 200 квадратных метров, где затруднен или невозможен монтаж наружной вытяжки системы VACUFLO.

ЭТАП №1: ВЫБОР МЕСТА ДЛЯ СИЛОВОГО АГРЕГАТА

Силовой агрегат необходимо располагать в подвальном или подсобном помещении, в гараже или любом другом удаленном от жилой зоны месте, предпочтительно на внутренней стороне внешней стены здания и вдали от источников тепла (таких как печь для сжигания отходов, сушильная машина, титан, газовый котел и т.д.).

ВНИМАНИЕ! Не рекомендуется устанавливать силовой агрегат на чердаке.
Возможность монтажа агрегата в раздвижном стенном шкафу рассматривается, только если в последнем обеспечена достаточная вентиляция, например, за счет раздвижных шкафных панелей. Для систем с Истинно Циклонным методом сепарации также важно предусмотреть установку наружной вытяжки, выходящей за пределы помещения и зон лестничной площадки, внутреннего дворика и окон.

Агрегат устанавливается в гараже или в подсобном помещении, если в здании отсутствует подвал.

ВНИМАНИЕ! Ни в коем случае не выводите вытяжку системы в стену, потолок или замкнутое пространство в здании.


ЭТАП №2: РАСПОЛОЖЕНИЕ ПНЕВМОРОЗЕТОК
Обычно пневморозетки располагают на внутренних стенах здания в прихожих, коридорах, рядом с дверными проемами, арочными проходами или близко к нижней части этажной лестницы. Такое размещение обеспечивает максимальное покрытие площади при минимальном количестве розеток. При оптимальном расположении пневморозеток можно нередко достичь результата, когда одна розетка позволит убрать площадь 3-4 комнат. При выборе места для розетки необходимо учитывать расстановку мебели. После того, как вы определили места расположения пневморозеток, убедитесь при помощи рулетки или веревки, что вся площадь помещений захватывается с выбранных Вами точек. Воспользуйтесь для этого циркулем, либо 9-метровым отрезком шнура или рулетки (9 метров - это стандартная длина нашего уборочного шланга) - в том случае, если здание уже существует. Обязательно делайте достаточный припуск по длине измерительной ленты или шнура, учитывая уступы в стенах и габариты устанавливаемой мебели. Убедитесь в том, что любое место внутри здания можно достать уборочным шлангом и, соответственно, вычистить, включая площадь стенных шкафов, потолков и плоскостей стен. При размещении розеток предпочтение всегда отдается их вариантам в стене, однако, при невозможности монтажа трубопровода внутри стены можно провести монтаж пневморозетки и в напольном исполнении. (Смотрите раздел "МОНТАЖ ПНЕВМОРОЗЕТОК В НАПОЛЬНОМ ИСПОЛНЕНИИ".)

В подвальных помещениях, гаражах и иных местах, где система трубопроводов - открыта, возможен монтаж "универсальных" розеток в открытом исполнении.


ЭТАП №3: ПРОКЛАДКА СИСТЕМЫ ТРУБОПРОВОДА

Проверьте маршрут подведения трубопровода к каждой пневморозетке и убедитесь в отсутствии возможных препятствий на пути его прохождения. Наличие каналов или батарей отопления, а также и других преград в непосредственной близости от трубопровода должно привести к переносу трубопровода в другое место вместе с розеткой.
Монтаж системы лучше всего начать с наиболее удаленной от силового агрегата точки. Линию главной магистрали нужно вести именно от этой точки, а ответвления от главной магистрали дать к другим точкам входа в систему (см. рис. Б). Трубопровод можно встроить во внутренние стены дома, перегородки, чердачное помещение. Его можно проложить в узком промежутке между потолочным покрытием и собственно потолком, между или под деревянными балками пола, на лицевой стороне подвальных стен или на опорах в подвальном помещении.


МНОГОЭТАЖНЫЕ ДОМА

Прокладка трассы трубопровода в возводимых одно- и многоэтажных зданиях является относительно легкой процедурой. Куда сложнее обстоит дело с уже эксплуатируемыми двух- и трехэтажными домами. Здесь перед началом прокладки трубопровода все этапы монтажа системы должны быть тщательно продуманы. В двухэтажном здании, например, бывает легче пустить линию главной магистрали трубопровода на чердак или в узком промежутке между потолочным покрытием и собственно потолком. А оттуда уже можно сделать ответвления главной магистрали от чердака по внутренним стенам здания и далее внутри стен к пневморозеткам. Отрезок трубопровода, по которому сор и пыль транспортируются вверх, не должен превышать высоты одного этажа. Если пыль и сор необходимо поднять по трубопроводу выше, чем на один этаж, то в горизонтальной плоскости между двумя этажами длина трубопровода должна составлять как минимум 2,4 метра.
Есть несколько вариантов прокладки трубопровода до уровня второго этажа здания или на чердак. Вот они:

1. Монтаж в стенном шкафу Наверное, это наиболее простой и чаще всего применяемый метод монтажа вертикального трубопровода, особенно если стенные шкафы расположены на этажах здания строго друг над другом. Трубопровод закладывается в дальнем углу стенного шкафа, что делает его незаметным для обывателя.
2. Монтаж внутри стены рядом с канализационной трубой Зачастую канализационная труба в эксплуатируемых зданиях спрятана в стену и идет по прямой от крыши до подвала. Толщина стены здесь может быть равна или превышать 152 мм - это больше, чем ширина обычной стойки. Такая канализационная труба редко когда в своих отсеках закрепляется при помощи крестовых распорок. Во многих домах глубина отверстий, проделываемых в верхнем и нижнем основании стены для фиксации канализационной трубы, бывает больше, чем это необходимо. Когда такая ситуация действительно имеет место быть, Вы получаете готовое решение для вертикального вывода трубопровода на чердак.
Рисунок B

3. Монтаж в канале циркуляции холодного воздуха Иногда единственно возможным вариантом вывода вертикального трубопровода на второй этаж является его прокладка снизу вверх в вентиляционном канале. ВНИМАНИЕ! Никогда не прокладывайте трубопроводрядом с каналами отопления!
4. Монтаж трубопровода во внутренних стенах здания Этот способ более сложен, но его можно применить, если перегородки, внутри которых должен располагаться трубопровод, расположены друг над другом. При прокладке трубопровода обходите переключатели, электрические кабели и другие возможные препятствия.
Рисунок C

МОНТАЖ ВСТРОЕННОЙ СТАЦИОНАРНОЙ СИСТЕМЫ ПЫЛЕУДАЛЕНИЯ VACUFLO

ВНИМАНИЕ! Пожалуйста, полностью прочтите настоящий раздел перед началом монтажных работ.При монтаже нашего оборудования мы рекомендуем использовать следующие инструменты:

· 13 мм сверло с прямым углом заточки
· 57 мм врубовая машинка (или фреза), например, планетарное зубило серии АР
· 6,4 мм сверло с победитовым наконечником
· Ножовка по металлу, с шагом 18 зубцов на дюйм
· Стандартная отвертка
· Молоток
· Рулетка с металлической лентой
· Кусачки для обрезания кромок
· Разъемы под 1-миллиметровый двужильный электрический кабель
· Фреза (или похожий инструмент) для обрезания двухдюймовой трубы ПВХ

ЭТАП №1: МОНТАЖ СИЛОВОГО АГРЕГАТА
При монтаже силовых агрегатов марки Maxum, а также 780 и 980 моделей марки VACUFLO следует обращаться к отдельному руководству по монтажу, которое прилагается к заказанному комплекту оборудования. Силовой агрегат рекомендуется монтировать на внутренней стороне внешней стены здания или помещения для того, чтобы снизить протяженность его вытяжки. Устанавливайте агрегат на высоте, позволяющей обеспечить удобный доступ к пылеприемнику, то есть примерно на высоте 1,7-1,8 м от пола до верхней точки крепежной скобы агрегата на стене. Для достаточной вентиляции и удобного доступа к силовому агрегату крепежная скоба должна находится как минимум на расстоянии 355 мм от потолка и 355 мм от боковой стены. (УКАЗАННОЕ РАССТОЯНИЕ СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ, ПРИНЯТЫМ В США.)


Для крепления силового агрегата к кирпичной стене
используйте крепежный кронштейн для разметки двух отверстий в шве кирпичной кладки или на поверхности цементного блока. Эти отверстия служат для крепления агрегата. Смотрите рисунки F и G.
На рисунке F указаны два отверстия, намеченные для высверливания в вертикальном шве кирпичной кладки. На рисунке G указаны два отверстия, намеченные для высверливания в горизонтальном шве кирпичной кладки. Глубина указанных отверстий должна составлять 25 мм. Сверление проводить 6,4 мм победитовым сверлом. Для жесткого крепления агрегата нужно вставить 6,4 мм пластиковый анкер в каждое из отверстий и привернуть скобу к стене двумя 25-мм винтами по листовому железу (их маркировка - В5.5х25 мм).
При жестком креплении к деревянной или оштукатуренной стене расположите крепежный кронштейн на стойке. Намертво зафиксируйте скобу на стойке двумя винтами В6.3х38 мм через вертикально расположенные отверстия.

МОНТАЖ СИЛОВОГО АГРЕГАТА НА СТЕНЕ И ПОДВЕДЕНИЕ ВЫТЯЖНОГО КАНАЛА
Фирма-производитель рекомендует установку глушителя (код 5500) со всеми силовыми агрегатами. Эти глушители продаются отдельно. Монтировать их следует вертикально в вытяжном трубопроводе системы в пределах здания и конец вытяжки вывести на улицу.
Воздухозаборный трубопровод и электропроводку нужно соединить с силовым агрегатом только после завершения монтажа всей системы!


РЕКОМЕНДАЦИИ ПО ЭЛЕКТРИЧЕСТВУ
Все силовые агрегаты марки VACUFLO оснащены электрическим проводом, подключаемым к заземленной розетке. Все используемые электрические кабели должны соответствовать местным стандартам и нагрузкам.
ВНИМАНИЕ! При проведении уборки на влажных поверхностях возможно поражение электрическим током!


РЕКОМЕНДАЦИИ ПО ЗАЗЕМЛЕНИЮ
Силовой агрегат должен быть обязательно заземлен. В случае сбоя в работе или полного выхода агрегата из строя электрический ток уйдет через заземляющий контакт по пути наименьшего сопротивления в землю, тем самым снизится опасность поражения электрическим разрядом. Силовой агрегат имеет заземление всех механизмов и заземленную штепсельную вилку. Штепсельная вилка должна подключаться к соответствующей розетке, установленной и заземленной с учетом всех местных стандартов и применяемых норм. Убедитесь, что розетка и подключаемая к ней штепсельная вилка силового агрегата имеют одинаковый тип и форму. С настоящим силовым агрегатом не допускается использование адаптера.
ВНИМАНИЕ! Неправильное подключение кабеля, заземляющего все механизмы агрегата, может привести к поражению электрическим током. Если вам неизвестно качество или степень заземления розетки, лучше обратитесь к квалифицированному электрику или персоналу, производящему техническое обслуживание. Не следует подгонять штепсельную вилку, поставляемую вместе с агрегатом, к установленным в здании розеткам. Если данная вилка не подходит по размеру, обратитесь к квалифицированному электрику за помощью в установке новых, подходящих розеток.

Настоящая система уборки предназначена для использования в электрической схеме с номинальным напряжением 240 вольт и снабжена заземленной штепсельной вилкой.

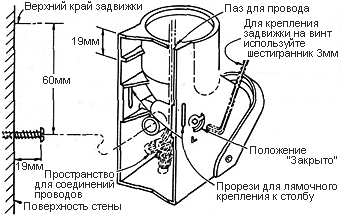

ЭТАП №2: МОНТАЖ ПНЕВМОРОЗЕТОК

Схема монтажа указана на рисунке И. Все ковры в помещениях убирают во избежание их порчи. Рисунок И: Пневморозетку обычно располагают на одной высоте с электрической розеткой и после выбора ее места, строго вертикально по центральной оси от этого места делается отметка в напольном покрытии. Далее в напольном покрытии сверлится небольшое контрольное отверстие (рядом именно с этой стеной). Прямая металлическая часть вешалки под пальто, обрезанная под углом, прекрасно подойдет в качестве сверла для контрольного отверстия. В напольном покрытии это контрольное отверстие будет той направляющей, от которой вы сможете отступить примерно 63 мм, сделать отметку и просверлить отверстие диаметром 57 мм по центру нижнего основания стены. Отверстие в стене под пневморозетку необходимо сделать между стойками, не несущими водопроводные, электропроводные, отопительные каналы и т. п. Глубина стойки должна составлять минимум 70 мм, чтобы обеспечить достаточно места для отвода монтажной рамки (код 7046). Сначала в нижнем основании стены сверлится сквозное отверстие диаметром 57 мм. Пространство за стеной исследуется на наличие препятствий при помощи карманного фонарика (то же самое можно проделать с помощью длинного отрезка трубы). Затем уже в стене сверлится отверстие шириной 57 мм и высотой 95 мм для пневморозетки. Убедившись, что в стене нет помех монтажу розетки, проделайте в стене отверстие размером 57Х95 мм.

	На рисунке K изображен конец трубы, выведенный через отверстие в нижнем основании стены вверх к месту установки пневморозетки. Здесь на конец трубы монтируется отвод монтажной рамки (код 7046) и одновременно подводится слаботочный двужильный кабель (диаметром 1 мм) для подачи тока низкого напряжения. От конца трубы сделайте припуск слаботочного кабеля в 250 мм для его удобного соединения с контактором розетки. Если главная магистраль трубопровода проходит над головой, ее ответвления к пневморозеткам можно пустить внутри стены сверху вниз.
	Рисунок L. Смажьте клеем для НПВХ конец трубы и через проделанное отверстие в стене установите адаптерный отвод (код 7046) на конце трубы возможно более параллельно поверхности стены.
	Рисунок М. Протяните слаботочный кабель через овальное верхнее отверстие монтажной рамки (код 5005). Вставьте монтажную рамку (код 5005) по диагонали через стенное отверстие, причем расположите ее так, чтобы четыре согнутых фиксатора на монтажной рамке были направлены к адапрерному отводу (код 7046). (Обратитесь к разделу "Монтаж системы в процессе строительства здания", чтобы узнать, как фиксаторы на монтажной рамке используются для аккуратного оштукатуривания поверхности.)
	Рисунок N. Совместите пазы монтажной рамки (код 5005) с разъемами адапреного отвода (код 7046). Затем разверните монтажную рамку в строго вертикальное положение. После этого вы должны без усилий, свободно выпустить через овальное верхнее отверстие монтажной рамки слаботочный кабель (диаметр 1 мм), запас которого должен составить около 150 мм
	Рисунок O. Разведите кабель, сделав каждый из его концов по 25 мм. С концов кабеля снимите по 10 мм изоляции. Заведите оголенные концы кабеля в гнезда контактора на задней стенке пневморозетки. Хорошо надавите на концы для их плотного зацепления.
	Рисунок P. Убедитесь, что уплотнительное кольцо не соскочило и находится на цоколе пневморозетки, и только после этого вставьте розетку в отверстие адапреного отвода (код 7046).
	Рисунок Q. Закрепите пневморозетку с помощью четырех прилагаемых к ней шурупов. Проследите, чтобы розетка закрыла все отверстие целиком и была расположена строго вертикально. Не заворачивайте шурупы слишком туго, слегка их ослабьте.
	Рисунок R. Вид правильно смонтированной пневморозетки. Ее крышка должна свободно открываться и закрываться, убедитесь в этом. Для стен, толщиной менее или равной 6 мм, уплотнительное кольцо на цоколе розетки необходимо переместить ближе к поверхности стены. Это придаст большую герметичность всему соединению. Излишняя длина цоколя розетки (может доходить до 10 мм) спиливается простой ножовкой по металлу. Если пневморозетка не закрывает все стенное отверстие целиком, для скрытия щелей применяется специальная обрезная рамка (код 5007 - обрезная рамка цвета слоновой кости, код 5008 - обрезная рамка коричневого цвета, код 5009 - белая обрезная рамка). Обрезная рамка прилегает к стене, устанавливается между розеткой и поверхностью стены и закрывает любую щель размером до 13 мм.

МОНТАЖ ПНЕВМОРОЗЕТОК В НАПОЛЬНОМ ИСПОЛНЕНИИ
1. Как правило, пневморозетки монтируются в плоскость стены, но иногда их приходится устанавливать и в напольном покрытии. В последнем случае пневморозетку обычно располагают на расстоянии 50 мм от стены (см. рис. T)
2. Проделайте отверстие шириной 57 мм и длиной 95 мм.
3. Установите монтажную рамку (код 5005) на адапреном отводе (код 7046) (см. рис. М).
4. Произведите монтаж пневморозетки, как показано на рисунках O, P, Q, R. Если стоять лицом к стене, то крышка розетки для большего удобства должна открываться налево.

Если отделочный слой стены или пола толще, чем 25 мм,
то для соединения пнеквморозетки с трубопроводом используйте удлинитель цоколя пневморозеки (код 5018). Излишняя длина удлинителя цоколя розетки (с одной или с обеих сторон) спиливается простой ножовкой по металлу. Кромка удлинителя должна быть утоплена в поверхность покрытия пола или стены на глубину минимум 6 мм для плотного прилегания основания розетки к поверхности стены или пола (см. рис. S)

Рисунок S


"УНИВЕРСАЛЬНАЯ" ПНЕВМОРОЗЕТКА для установки на открытый трубопровод
Универсальную розетку устанавливают в подвальных, гаражных или других помещениях, где трубопровод монтируется открытым способом. При монтаже в стену вворачивается шуруп, поставляемый вместе с универсальной розеткой (при необходимости используется анкер). Шуруп должен выходить из стены на 19 мм. Выступ шурупа, равный 19 мм, определяется с помощью метки на задней стенке универсальной розетки. Далее слаботочный электрический кабель соединяется с клеммами на универсальной розетке, и образовавшиеся соединения прячутся в полости внутри розетки. После этого при помощи 3 мм шестигранника пневморозетку устанавливают в положение "ОТКРЫТО", наживляют на шуруп в стене и возвращают шестигранником в положение "ЗАКРЫТО" (ПОЛОЖЕНИЕ "ЗАКРЫТО" ОБОЗНАЧЕНО ЛИТЕРОЙ L НА КОРПУСЕ). Если розетку не удается закрепить, ее снимают и регулируют расстояние от поверхности стены до шляпки шурупа соответствующим образом(см. рис. U)

ЭТАП №3: УСТАНОВКА СИСТЕМЫ ТРУБОПРОВОДА (В ВОЗВОДИМЫХ И ЭКСПЛУАТИРУЕМЫХ ЗДАНИЯХ)

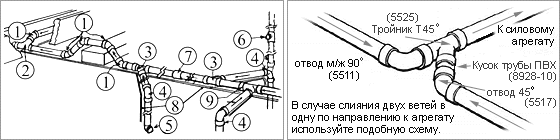

После установки пневморозеток начните вести главную магистраль трубопровода к силовому агрегату от наиболее удаленной от него точки. Соединяйте главную магистраль с ее ответвлениями при помощи отводов различной конфигурации (коды 5001, 5506, 5510, 5511 и т.д.). Будьте внимательны, так как при сборке трубопровода циркуляция воздуха в нем должна ОБЯЗАТЕЛЬНО планироваться строго в направлении силового агрегата!


1. Отвод 45^о (5517)
2. Тройник Т 90^о (5501), установленный 45^о к горизонту
3. Тройник Т 45^о (5525)
4. Длинный отвод 90^о (5510)
5. Адаптерный отвод (7046)
6. Тройник монтажной рамки (7047)
7. Муфта сквозная или с ограничителем (5528) (5529)
8. Провод (1,0 мм)
9. Тройник Т 90^о (5501)

На рисунке V в черной рамке показано, какую развязку нужно использовать (фиттинги с кодами 5501, 5525, 5517), если линии трубопровода сходятся от двух концов к центру.

ВНИМАНИЕ! Никогда не делайте ответвлений непосредственно вниз от главной магистрали, иначе это приведет к образованию "кармана", собирающего грязь и мусор, и вызовет засор системы. Всегда пускайте ответвление от боковой или верхней стенки главной магистрали.

Слаботочный двужильный кабель (диаметром 1 мм) подводится вместе с трубопроводом к каждой пневморозетке (см. рис. K, M, N, O). В месте каждого ответвления соединение электропроводки делается встык или внахлестку при помощи электропроводных разъемов. Проводка укладывается в защитный кембрик, крепится клейкой лентой или стяжкой к трубопроводу или шьется скобами к балкам. В месте установки силового агрегата слаботочный двужильный кабель соединяется с разъемами низкого напряжения на его корпусе.

МОНТАЖ СИСТЕМЫ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА ЗДАНИЯ
Вертикальные участки трубопровода и слаботочный двужильный кабель (диаметром 1 мм) укладываются в местах установки пневморозеток еще на стадии возведения здания.
После определения точки расположения пневморозетки, в стене высверливается 57 мм отверстие по центру доски и как можно ближе к несущей балке стены (см. рис. W). При помощи специального клея НПВХ отрезок трубопровода достаточной длины соединяется с адапреным отводом (код 7046) или стандартным фиттингом так, чтобы стояк или слив выходили на 76 мм за пределы доски в обшивке стены. Монтажная рамка (код 5005) соединяется с адаптерным отводом (код 7046) таким образом, чтобы четыре согнутых фиксатора на монтажной рамке были направлены от адаптерного отвода , т.е. смотрели бы на Вас.

Трубопровод вставляется через отверстие доски в стенной обшивке. Монтажная рамка шьется гвоздями к лицевой стороне несущей балки стены, вплотную с которой должен располагаться адаптерный отвод (код 7046) (см. рис. W). По обыкновению пневморозетку располагают на высоте, равной высоте расположения электрических розеток в помещении.

Около 250 мм слаботочного двужильного кабеля (диаметром 1 мм) пропускается через овальное верхнее отверстие монтажной рамки и прячется на время отделки помещения внутрь адаптерного отвода (код 7046). Также желательно сделать припуск кабеля в 0,6 метра в обшивке стены. В лицевую часть монтажной рамки между согнутыми фиксаторами вставляется защитная панель (код 7034), к которой крепится предупреждающая табличка красного цвета с надписью "ПРОИЗВОДИТЬ ОТДЕЛКУ СТЕН ДО СИХ ПОР" (см. рис. X) После окончания отделки стен защитные панели (код 7034) снимаются, и производится установка пневморозеток. После завершения отделки в здании окончательный монтаж системы происходит в соответствии с разделами данного руководства.
